Spécialiste des matériaux haute performance
Stratifiés composites à haute performance
Constitués de tissu de verre, de carbone ou de quartz, avec des imprégnations de PTFE, FEP, PFA, chargés ou pur, en assemblage multi-couches.
Ils peuvent-être revêtus sur 1 ou 2 faces de films de cuivre par dépôt électrolytique (Circuits HF à hautes performances : diélectrique et thermique).
STRATIFIÉS COMPOSITES & HAUTES PERFORMANCES (- 180 °C à + 280 °C)
Les stratifiés composites laminés sont constitués de tissu de verre, carbone ou de quartz, avec des imprégnations de PTFE, FEP, PFA, chargés ou pur, en assemblage multi-couches.
Ceci confère aux composites laminés une exceptionnelle tenue mécanique, thermique, chimique et une remarquable performance d’anti-adhérence.
De par sa grande stabilité dimensionnelle même sous de fortes charges et pressions ces composites laminés répondent à des contraintes techniques dans de nombreux domaines.
Applications mécaniques pour l’industrie
Bagues isolantes et auto-lubrifiantes, profils de guidage, plaques et tubes d’ isolation thermique et électrique, pièces usinées de hautes technologies, joints découpés en environnement sévère ou agressif, patins de glissement, revêtements modulaires anti-adhérents.
Stratifiés pour le secteur de l’électronique
Revêtements: PTFE, PFA, FEP.
Supports: fibres de verre, de quartz.
Tenue en température continue: – 180 °C à + 220 °C
Laminés composites avec film de cuivre 1 face ou 2 faces par dépôt électrolytique
Certifiés conforme aux normes: MIL / NRQ / UL
Notre standard : film de cuivre de 0.018mm par dépôt électrolytique sur deux faces.
Autres possibilités : 0.035mm, 0.070mm…,
Film de cuivre sur une face ou dimensions spéciales, nous consulter.
Usage Hautes Fréquences
Grande stabilité de la constance diélectrique sur une large bande de fréquence, très faible facteur de dissipation et perte diélectrique, transmission accélérée des signaux haute vitesse, excellente tenue mécanique et thermique, incombustible, faible épaisseur mais avec la plus haute densité des circuits imprimés.
Réduction de diaphonie (avec couches internes spécifiques), absorption d’eau pratiquement nulle, et très bonne tenue à l’usinage et au perçage…

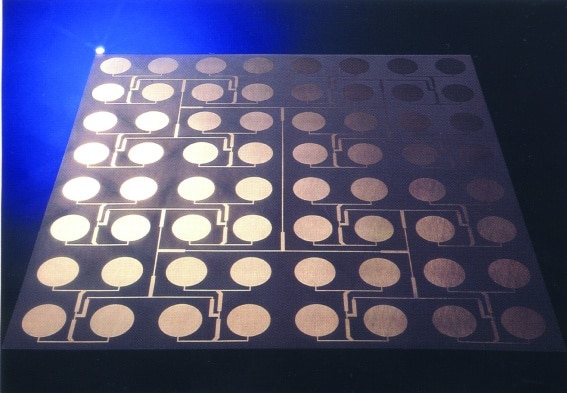

Applications: Circuit de ligne de bande micro-ondes, antenne micro-bande pour SHF et convertisseur, équipement de radio communication Hautes Fréquences, instruments de mesure, antennes plates des systèmes de collecte électronique des péages (ETC) et systèmes routiers automatisés (AHS), des téléphones mobiles de dernières générations et des réseaux sans fil (WLL), ordinateur haute vitesse et CPU, circuit de câblage pour communications par satellite et radiodiffusion, circuit résistant à la chaleur, etc…
Ce produit est conforme à la directive RoHS (aucune substance interdite ou nocive).
GAMME DES PRODUITS STRATIFIES POUR CIRCUITS A HAUTE PERFORMANCE
CGP-500 – Constance diélectrique : 2,6 (de 2,3 à 2,85) / Tangente diélectrique : 0,0018
Ce composite laminé est constitué de tissu de verre imprégné de Fluoropolymères (substrat standard).
Il a une bonne délamination de cuivre, très haute imperméabilité à l’eau, très bonne tenue au perçage, bonne stabilité dimensionnelle et excellente tenue mécanique.
*CGP-500 série est certifiée conforme à la norme UL
Formats : 1020 x 1220 mm / 510 x 1220 mm / 300 x 300 mm.
Epaisseur : 0,4 / 0,5 / 0,6 / 0,8 / 1 / 1,2 / 1,6 / 2 / 2,4 / 3,2 mm.
CGS-500 – Constance diélectrique : 2,15 (de 2,10 à 2,25) / Tangente diélectrique : 0,001
Ce composite laminé est constitué d’un assemblage de composites: tissu de verre imprégné de Fluoropolymères et plaques de Fluoroplastique.
Il a une constance diélectrique et un facteur de dissipation moins élevés que le type CGP.
*CGS-500 série est certifiée conforme à la norme UL
Formats : 1020 x 1220 mm / 510 x 1220 mm / 300 x 300 mm.
Epaisseur : 0,4 / 0,5 / 0,6 / 0,8 / 1 / 1,2 / 1,6 mm.
CGN-500 – Constance diélectrique : 2,3 / Tangente diélectrique : 0,0008
Ce composite laminé est constitué d’un assemblage de composites: tissu de verre imprégné de Fluoropolymères et d’un isolant en Fluoroplastique.
Il présente des pertes diélectriques inférieures à celles du CGS-500A et une précision de fabrication équivalente à celle du CGP-500A.
Formats : 1020 x 1220 mm / 510 x 1220 mm.
Epaisseur : 0,2 / 0,3 / 0,4 / 0,5 / 0,6 / 0,8 / 1 / 1,2 / 1,6 mm.
CGA-500 – Constance diélectrique : 3 (de 2,9 à 3,2) / Tangente diélectrique : 0,003
Ce composite laminé est constitué de tissu de verre imprégné de Fluoroplastique et d’une matière inorganique spéciale.
Il s’agit d’un grade particulièrement destiné à la production en grande quantité.
Formats : 1020 x 1220 mm / 510 x 1220 mm.
Epaisseur : 0,4 / 0,5 / 0,6 / 0,8 / 1 / 1,2 / 1,6 mm.
CGH-500 – Constance diélectrique : 3,5 (de 3,25 à 3,55) / Tangente diélectrique : 0,0027
Ce composite laminé est constitué de tissu de verre imprégné de Fluoropolymères et d’une matière inorganique spéciale.
Il a une constance diélectrique intermédiaire entre le CGP-500 et CGK-500
Formats : 1020 x 1220 mm / 510 x 1220 mm.
Epaisseur : 0,8 / 1 / 1,2 / 1,6 / 2 / 2,4 / 3,2 / 4 mm.
CGK-500 – Constance diélectrique : 5 (de 4,5 à 5,5) / Tangente diélectrique : 0,004
Ce composite laminé est constitué de tissu de verre imprégné de Fluoropolymères et d’une matière inorganique spéciale.
Il a une haute constance diélectrique, une faible perte diélectrique et une excellente tenue à l’usinage.
Formats : 300 x 300 mm.
Epaisseur : 0,5 / 0,6 / 0,8 / 1 / 1,2 / 1,6 / 2 / 2,4 mm.
Informations techniques des Fluoropolymères
FLUOROPAINT est la marque déposée de Fluorocomposites
EASYCOOK est la marque déposée de Fluorocomposites.
Faites-nous part de votre besoin
Demander un devis
* Toutes nos données techniques sont communiquées de bonne foi et susceptibles de modifications ou variations et ne peuvent engager notre responsabilité.
