Spécialiste des matériaux haute performance

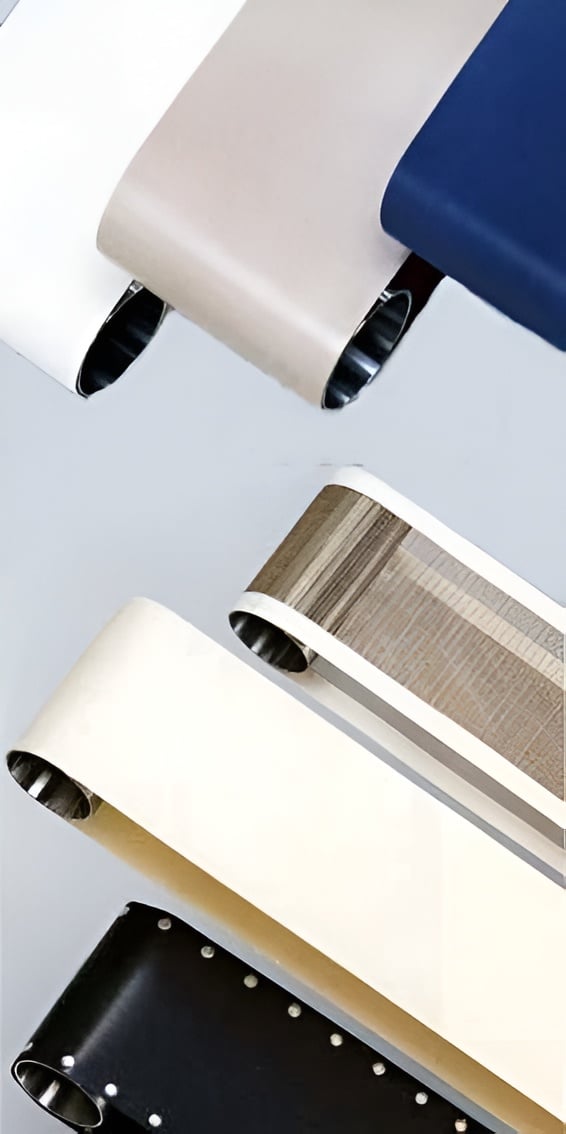

Bandes transporteuses anti-adhérentes
Sur tissu de verre ou d’Aramide (Ex: KEVLAR Tm Dupont) avec enduction de PTFE (Ex: TEFLON Tm Chemours Company*) ou de Silicone.
Sur composites caoutchouc avec du PTFE laminée sur 1 face.
*PTFE est une résine fluoré très souvent utilisé sous la marque Téflon.
1 – BANDES TRANSPORTEUSES ANTI-ADHERENTES A HAUTE RESISTANCE MECANIQUE »EASYCOOK »
EASYCOOK est la marque déposée de FLUOROCOMPOSITES
| Code article | Épaisseur (mm) | Poids (g/M²) | (PTFE %) | Rés. Traction (N/5cm) | Nombre de plis | Couleur |
|---|---|---|---|---|---|---|
| FC30/F2P/BT | 0,31 | 639 | 68 | N/C | 2 | Noir / Noir |
| FC50/F2P/BT | 0,51 | 1010 | 60 | N/C | 2 | Noir / Noir |
| FC80/F2P/BT | 0,78 | 1340 | 56 | N/C | 2 | Bordeaux / Noir |
Ces bandes sont constituées de 2 couches stratifiées de tissu de verre avec une forte enduction de PTFE entre les couches et en surface.
Renforcement notable de la tenue mécanique des bandes lors de la cuisson des aliments par procédé de laminage en sandwich entre 2 bandes.
L’excellente tenue mécanique de ces bandes évite les plis à température élevée et possède une bonne résistance à l’usure et aux perforations.
Grande imperméabilité aux aliments avec de fortes teneurs en matières grasses.
Les jonctionnements sont plus résistants et sans surépaisseur.
| Code article | Épaisseur (mm) | Poids (g/M²) | (PTFE %) | Rés. Traction (N/5cm) | Nombre de plis | Couleur |
|---|---|---|---|---|---|---|
| FC19/FLAM/BT | 0,19 | 360 | 73 | 1700 | 1 + double film | Rouge / Marron |
| FC25/FLAM/BT | 0,25 | 485 | 56 | 3000 | 1 + double film | Rouge / Rouge |
| FC26/FLAM/BT | 0,25 | 520 | 72 | 2300 | 1 + double film | Rouge / Marron |
| FC30/FLAM/BT | 0,31 | 600 | 67 | 2400 | 1 + double film | Rouge / Bleu |
| FC31/FLAM/BT | 0,31 | 600 | 67 | 2400 | 1 + double film | Rouge / Noir |
| FC32/FLAM/BT | 0,31 | 650 | 69 | 2700 | 1 + double film | Marron / Marron |
| FC43/FLAM/BT | 0,43 | 880 | 66 | 3300 | 1 + double film | Rouge / Bleu |
| FC43/FLAM/BT | 0,54 | 1070 | 62 | 3300 | 1 + double film | Rouge / Bleu |
Bandes constituées de 1 couche de tissu de verre avec une forte enduction de PTFE et un laminage de film PTFE sur les 2 faces.
Très bonne étanchéité de surface aux graisses alimentaires, agressions chimiques, ambiance humide…
Domaines d’utilisation dans l’industrie alimentaire ( conformes à l’usage alimentaire : 21 CFR 177.1550 ).
Cuisson des aliments par procédé de laminage entre 2 bandes (Pizza, Tortillas, filets de viande et de poisson, crêpes, biscuits,cookies, pains…).
Bandes de convoyeurs pour le séchage et dans les procédés de congélation.Le PTFE est un fluoropolymère (ex:Téflon de Chemours Company).
Autres domaines d’utilisation
Tunnel de sérigraphie à air chaud, ultra-violet, UHF, le transport en tunnel de rétraction dans le secteur de l’emballage et du conditionnement, pour la soudure en continue des films et sacs plastiques de l’industrie du conditionnement, le nettoyage et le séchage des canettes en aluminium, la vulcanisation des caoutchoucs ou des matières plastiques moulées à chaud, comme courroie de refroidissement pour l’extrusion de profils caoutchouc dans l’industrie automobile ainsi que pour les composites comme les planchers, les toits, les portières et les éléments isolants, le séchage en continu par convection, refroidissement, infrarouge, micro-ondes, la fabrication des plaques en mousses de polyuréthane, caoutchouc alvéolaires, support de transport pour polymérisation des résines époxydes dans la fabrication des circuits imprimés, des composants électroniques, pièces optiques (lentilles), fils ou produits collants au travers de bacs de solution, d’étuve de séchage, contre-plaquage du bois stratifié et du carton, traitement des textiles et contre collage ou laminage à chaud
Réalisation de panneaux photovoltaïques par laminage en sandwich.
A) Utilisation de nos bandes poreuses pour l’assemblage et la soudure de la connectique des cellules.
B) Assemblage des panneaux multi-couches par pressage à chaud sur nos bandes à surface extra lisse.
C) Cycle de préchauffage, puis laminage par pressage, puis refroidissement avec nos bandes et tissus intercalaires.
Le traitement antistatique sur certains de nos tissus favorise le transfert thermique et évite aussi les charges statiques.
Traitement spécial sur commande (en dehors du domaine alimentaire)
Antistatique (Noir) pour les tunnel UV et pour les industries de la Plasturgie, textiles, chimie, électronique).
Ces produits sont conformes à la directive RoHS (aucune substance interdite ou nocive)
2 – BANDES TRANSPORTEUSES ET COURROIES ANTI-ADHERENTES
TISSU DE VERRE / ARAMIDE (ex:KEVLAR ® TM DuPont) AVEC ENDUCTION DE PTFE ( – 150 à + 260 °C )
| Code article | Épaisseur (mm) | Poids (g/M²) | (PTFE %) | Rés. Traction (N/5cm) | Largeurs (M) | Couleur |
|---|---|---|---|---|---|---|
| FC08BT | 0,08 | 155 | 69 | 800 | 01/01/25 | Marron / Noir |
| FC13BT | 0,13 | 270 | 60 | 1200 | 1 à 1,52 | Marron / Noir |
| FC15ST | 0,15 | 318 | 65 | 1200 | 1 | Marron / Noir |
| FC24BT | 0,24 | 490 | 59 | 2300 | 1 à 2,6 | Marron / Noir |
| FC28BT | 0,28 | 580 | 66 | 2300 | 1 à 2,3 | Marron / Noir |
| FC35BT | 0,35 | 680 | 57 | 3500 | 1 à 3,5 | Marron / Noir |
| FC45BT | 0,45 | 900 | 55 | 4700 | 2 | Marron / Noir |
| FC65BT | 0,65 | 1150 | 50 | 4700 | 2,6 à 3,2 | Marron / Noir |
| FC72BT | 0,72 | 1100 | 46 | 3000 | 3,3 | Marron / Noir |
| FC95BT | 0,95 | 1385 | 36 | 6000 | 1,5 à 2,6 | Marron / Noir |
| Code article | Épaisseur (mm) | Poids (g/M²) | (PTFE %) | Rés. Traction (N/5cm) | Largeurs (M) | Couleur |
|---|---|---|---|---|---|---|
| FC/1*1/V | 0,08 | 430 | 23 | 1500 | 2,1-2,5-2,6 | Marron / Noir |
| FC/2*2/V | 0,68 | 460 | 29 | 3250 | 2,650 | Marron / Noir |
| FC/4*4/V | 1 | 460 | 32 | 3000 | 1,85-3,35 | Marron / Noir |
| FC/6*6/V | 1,2 | 550 | 33 | 2300 | 2,5-3,35 | Marron / Noir |
| FC/2*2/K | 1 | 520 | 42 | 4500 | 2,15 | Jaune foncé / Noir |
| FC/2*4/K | 1 | 450 | 49 | 5000 | 3,35 | Jaune foncé / Noir |
| FC/4*4/K | 0,9 | 350 | 49 | 3500 | 2,-2,6 -3,35 | Jaune foncé / Noir |
| FC/5*4/VK | 1,5 | 650 | 34 | 4500 | 2,1-2,75-3,35 | Jaune foncé / Noir |
| Code article | Épaisseur (mm) | Poids (g/M²) | (PTFE %) | Rés. Traction (N/5cm) | Largeurs (M) |
|---|---|---|---|---|---|
| FC13K | 0,13 | 185 | 68 | 1500 | 1,25 à 1,48 |
| FC16K | 0,16 | 170 | 57 | 2200 | 1,25 |
| FC22K | 0,22 | 350 | 70 | 2850 | 1 |
| FC43K | 0,43 | 680 | 58 | 2200 | 1,6 à 2,2 |
Recommandé pour de petites bandes transporteuses à haute résistance mécanique ou lors de transfert sur de petits diamètres de cylindre.
L’Aramide a une plus grande résistance à la traction que les tissus en verre, plus flexible, et mieux adapté en milieu humide.( limité à + 220 °C )
Traitement Antistatique (Noir) pour les tunnel UV et pour favoriser l’écoulement des charges statiques.
Domaines d’utilisation
Tunnel de sérigraphie à air chaud, ultra-violet, UHF, tapis de cuisson pour l’industrie alimentaire, égouttage, procédés de congélation, le transport en tunnel de rétraction dans le secteur de l’emballage et du conditionnement, pour la soudure en continue des films et sacs plastiques de l’industrie du conditionnement, le nettoyage et le séchage des canettes en aluminium, la vulcanisation des caoutchoucs ou des matières plastiques moulées à chaud, comme courroie de refroidissement pour l’extrusion de profils caoutchouc dans l’industrie automobile ainsi que pour les composites comme les planchers, les toits, les portières et les éléments isolants, le séchage en continu par convection, refroidissement, infrarouge, micro-ondes, la fabrication des plaques en mousses de polyuréthane, caoutchouc alvéolaires, support de transport pour polymérisation des résines époxydes dans la fabrication des circuits imprimés, des composants électroniques, pièces optiques (lentilles), fils ou produits collants au travers de bacs de solution, d’étuve de séchage, contre-plaquage du bois stratifié et du carton, traitement des textiles et contre collage ou laminage à chaud ( Réalisation de panneaux photovoltaïques par laminage en sandwich ).
EASYCOOK est la marque déposée de FLUOROCOMPOSITES
Ces produits sont conformes à la directive RoHS (aucune substance interdite ou nocive)
INFORMATIONS TECHNIQUES SUR NOS BANDES TRANSPORTEUSES « EASYCOOK » (- 75 °C à + 260 °C)
Il existe un choix considérable de bandes transporteuses et de courroies sans fin enduits de PTFE ou SILICONE.
Le choix de la trame est déterminé par rapport: aux produits transportés, à la température, vitesse, charge, dimensions des bandes, type de guidage et d’entraînement, diamètres des rouleaux, exigences de l’état de surface par rapport aux produits transportés, agressions…
Tissus: Trame fibre de verre tissée, ou aramide (ex: kevlar ® TM DuPont), à mailles ouvertes ou en tissu plein.
Bande transporteuse avec revêtement de surface: PTFE, PFA, FEP
Tissu de verre: Epaisseur de 0.08 à 1,5 mm ( + 260 °C )
Tissu en Aramide (ex: kevlar ® TM DuPont) : Epaisseur de 0.13 à 1,5 mm ( + 200 °C )
Plus grande résistance à la traction que les tissus en verre, plus flexible, et mieux adapté en milieu humide.
Trames renforcées multi-plis sur caoutchouc
– 40°c à + 110 °c / Épaisseur de 0.5 à 3 mm
Revêtement: PTFE, PFA, FEP, SILICONE.
Traitement Antistatique, dit dissipatif (Noir) pour les tunnel UV et pour favoriser l’écoulement des charges statiques dans des environnements ou la vitesse est très élevées (séchage des tissus, du papier peint, des encres de sérigraphie…).
Grâce à sa conductivité thermique très élevée ce traitement favorise le transfert de la chaleur.

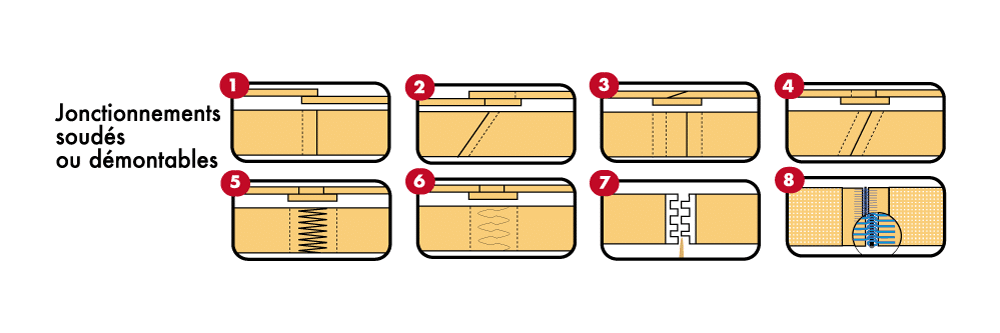

Les bandes peuvent être livrées: soudées (non démontable), ou avec un jonctionnement démontable.
Le type de jonctionnement est fonction:
De la charge de la bande et de sa tension
Du type et épaisseur du tissu
Des diamètres des rouleaux d’entraînement
Des exigences de surface par rapport aux produits transportés.
Jonction soudée
Par recouvrement de 25 à 50 mm en fonction de la longueur de la bande et de sa largeur ainsi que du diamètre des cylindres.
Jonction démontable (maintenance et remplacement rapide).
Avec agrafes métalliques
Alligator : 2 types : grande ou petite
Clipper (a la fois souplesse et très bonne tenue mécanique)
Avec aiguille de verre ou en inox : sur jonction en créneaux (aiguille de verre pour les applications sous micro ondes ou lors de produits chimique).
Ces jonctions démontables peuvent être protégées par une languette de recouvrement.
Renforcement des bords
Les renforts réduisent l’effilochage des bords et donnent un ancrage plus robuste pour les oeillets ou les rivets de guidage.
Le renfort est généralement de 25 mm mais peut être de 50 mm dans le cas de bandes très larges et à forte charge.
Lors de fortes sollicitations lors des tensions, le renfort des bords peut être en kevlar ® TM DuPont.

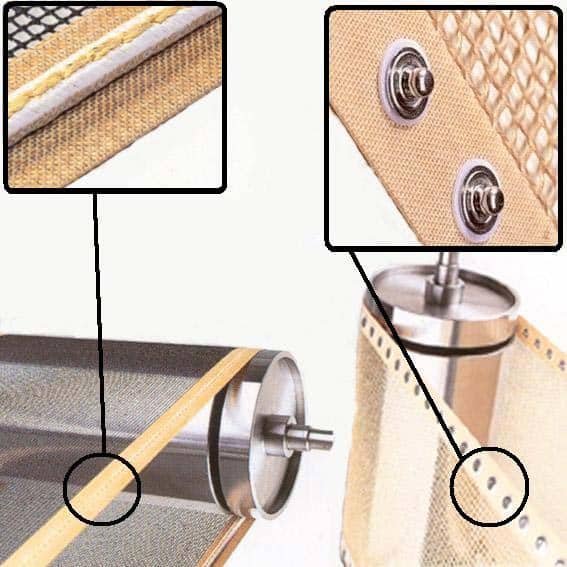

Guidage
Afin de maintenir la bande en ligne droite des rivets ou oeillets sont à conseiller. Ils sont en général au pas de 38 mm d’entraxes et de 12.7 mm du bord.
Des profils de guidage en silicone, ou en corde de kevlar de 4 x 4 mm peuvent-être cousus sur les bords de la bande.
Dans l’industrie alimentaire les bandes peuvent-être indexées sur les bords par des pastilles ou des perforations ( Production de pain, de pizza, de tortillas…).
Applications
Tunnel de sérigraphie à air chaud, ultra-violet, UHF, tapis de cuisson pour l’industrie alimentaire, égouttage, procédés de congélation, le transport en tunnel de rétraction dans le secteur de l’emballage et du conditionnement, pour la soudure en continue des films et sacs plastiques de l’industrie du conditionnement, le nettoyage et le séchage des canettes en aluminium, la vulcanisation des caoutchoucs ou des matières plastiques moulées à chaud, comme courroie de refroidissement pour l’extrusion de profils caoutchouc dans l’industrie automobile ainsi que pour les composites comme les planchers, les toits, les portières et les éléments isolants, le séchage en continu par convection, refroidissement, infrarouge, micro-ondes, la fabrication des plaques en mousses de polyuréthane, caoutchouc alvéolaires, support de transport pour polymérisation des résines époxydes dans la fabrication des circuits imprimés, des composants électroniques, pièces optiques (lentilles), fils ou produits collants au travers de bacs de solution, d’étuve de séchage, contre-plaquage du bois stratifié et du carton, traitement des textiles et contre collage ou laminage à chaud ( Réalisation de panneaux photovoltaïques par laminage en sandwich ).
EASYCOOK est la marque déposée de FLUOROCOMPOSITES
Ces produits sont conformes à la directive RoHS (aucune substance interdite ou nocive)
Informations techniques des Fluoropolymères
FLUOROPAINT est la marque déposée de Fluorocomposites
EASYCOOK est la marque déposée de Fluorocomposites.
Faites-nous part de votre besoin
Demander un devis
* Toutes nos données techniques sont communiquées de bonne foi et susceptibles de modifications ou variations et ne peuvent engager notre responsabilité.
